极悦自吸泵介绍

分享到:
来源:极悦娱乐工业设备更新时间:2017-10-10阅读:25386次

一、极悦自吸泵介绍

     自吸泵---是抽水用的水利机械,由泵体、旋转总成、龙头总成、排杂盖、及进水管、出水管、挡网总体组装而成;启动马达,动力联动,旋转总成在叶轮离心机的推动下,气泡向上涌动,产生吸力,进水管的空气,经出水管排出泵体之外,空气排净,水经出水管流出,本水泵,性能优良,吸程深,流量大,作业省工省时,是现实社会中优良的水泵机械。

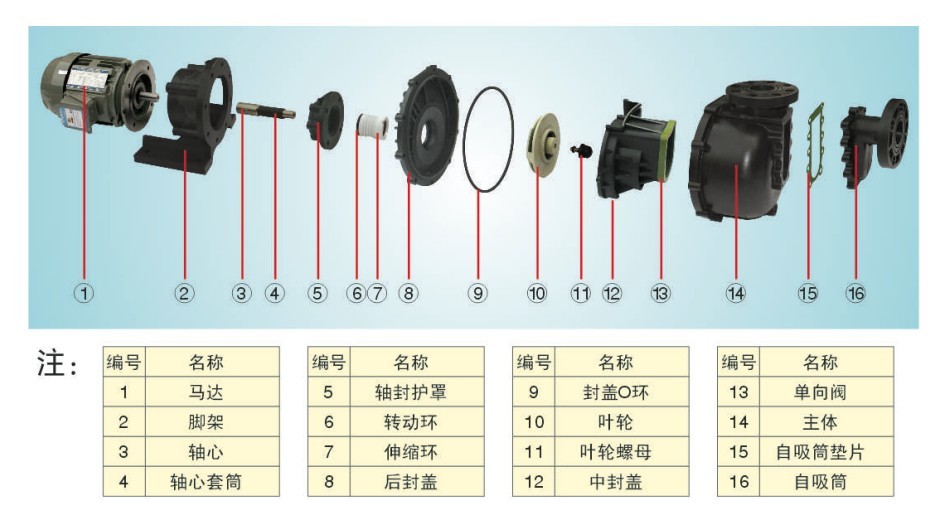

二、自吸泵结构图



三、工作原理

      自吸泵是南方常用的一种泵。原理是利用水的流速冲力,叶轮带动泵叶轮把水抽到河岸上面。这种泵扔到河里就能抽水,不过必须水流急,或有落差的地方。自吸泵和一般的离心泵不同。离心泵泵在工作前,泵体和进水管必须罐满水行成真空状态,当叶轮快速转动时,叶片促使水很快旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已,就可以实现连续抽水。



自吸泵是不需要灌引水的,这就是自吸泵的由来。自吸泵自吸原理:由于泵壳的特殊设计。其密封性能较一般的离心泵高,且电机停运后泵壳里的水不会自动排空,电机带动涡轮高速旋转,迅速使泵内形成负压(真空)。利用大气压将水压至泵壳,后再离心扬程。所以,自吸泵的吸程不会超过一个大气压,11M左右。

四、自吸泵适用范围

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度<100厘珀、含固量可达30%以下)。

3、可和任何型号、规格的压滤机配套使用,将浆料送给压滤机时进行压滤的理想配套泵种。

五、自吸泵的分类及其详细说明

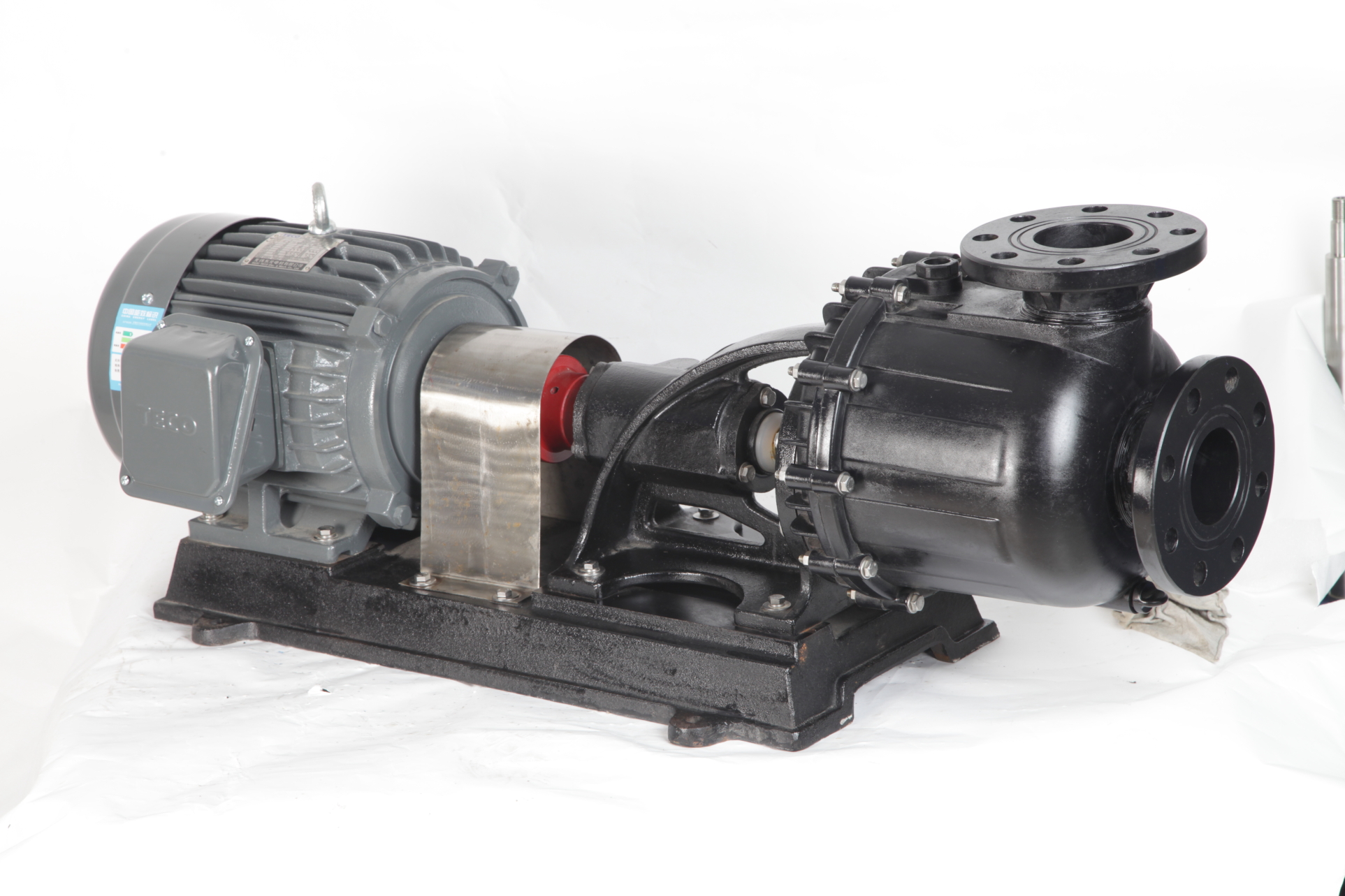

   JKB 同轴自吸式耐酸碱泵浦(如:图1)

   产品说明:

   1、本机主体采用FRPP、 PVDF 材质注塑成型
   2、有自吸功能,自吸力强。有舌单向阀设计防止泵内液体的回流
   3、合于大部分酸碱液输送
   4、入口应装有止回阀或逆止阀,防止液体在停机时回流,使泵内液体流失,引起空转损坏
   5、3寸口径机种必须使用有舌单向阀才有自吸能力



图1

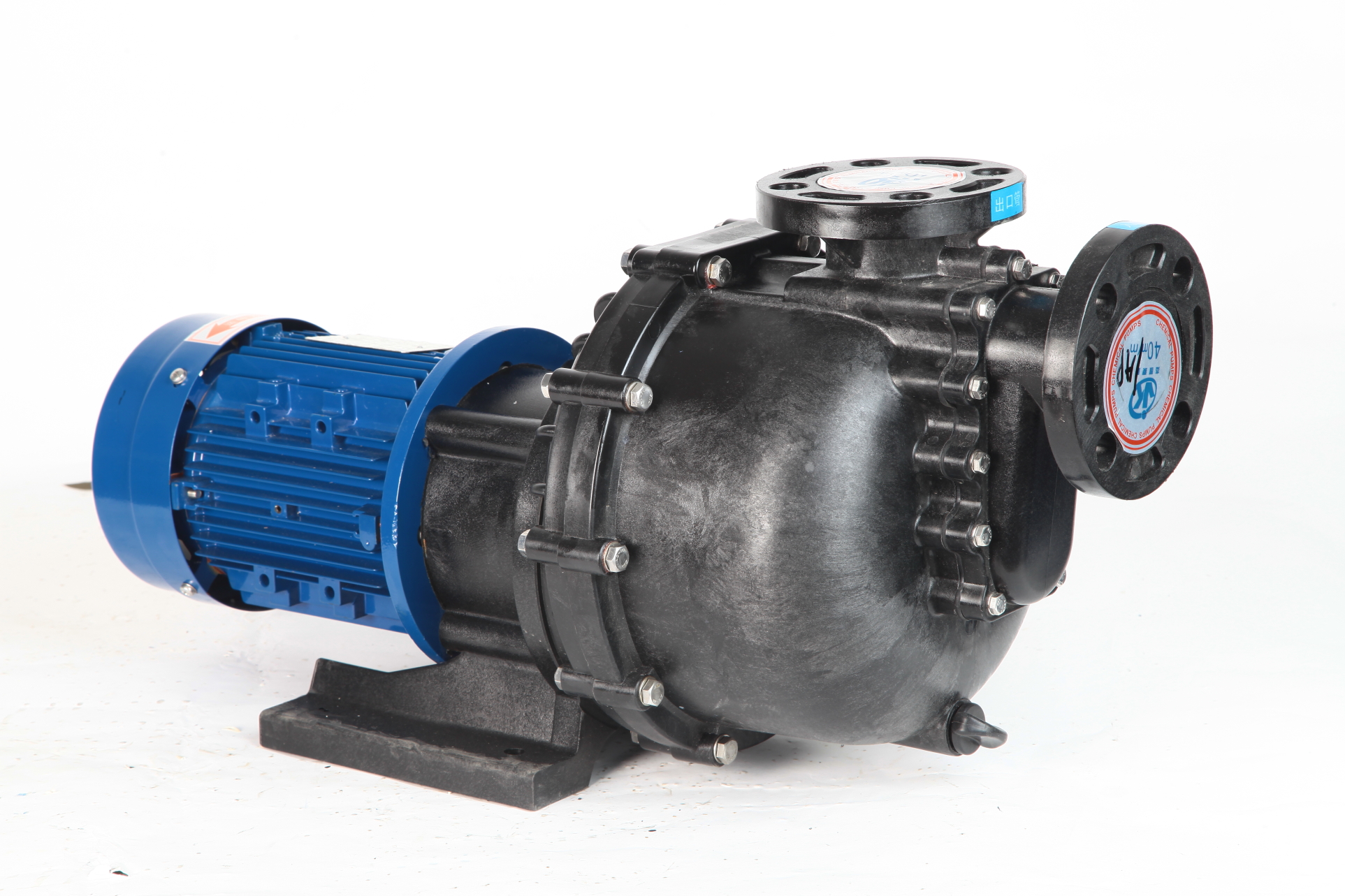

   JKB-L 连轴式自吸式耐酸碱泵浦(如:图2)

   产品说明


   1、连轴式设计,提升泵的功率,方便维护保养;
   2、结构简单,装配容易,成本低廉;
   3、本机采用FRPP和PVDF注塑成型,可合适大部分化学药液场所使用;
   4、独特的轴封设计,具有自吸功能,自吸力强。有舌单向阀设计防止泵内液體的回流;
   5、适合于大部分酸鹼液送;
   6入口應装有止回阀或逆止阀,防止液體在停机时回流,使泵内液體流失,引起空转损坏



  图2
