【化工药液自吸泵】设计原理

   采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约

50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐腐碳

化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。化工药液自吸泵结构紧凑，体积小，移动方便，

安装简便，无需建泵房，灌入水中即可工作，大大减少工程造价。化工药液自吸泵油室内设有油水探头，当水泵侧机械

密封损坏后，水进入油室，探头发生信号，对泵实施保护。可根据用户需要配备全自动安全保护控制柜，对化工药液自

吸泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。

    双导轨自动耦合安装系统，给泵的安装、维修带来了极大的方便，人可不必为此而进出污水坑。浮球开关可根据所

需的水位变化，自动控制泵的停启，无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用

水套式外循环冷却系统，能保证电泵在无水（干式）状态下安全运行。

【化工药液自吸泵】注意事项

    化工药液自吸泵的润滑很重要，必须要定期添加以及定量添加，润滑剂的使用不要过多，按推荐的周期进行检查。

建立运行记录，包括运行小时数，填料的调整和更换，添加润滑剂及其他维护措施和时间。对化工药液自吸泵抽吸和

排放压力，流量，输人功率，洗液和轴承的温度以及振动情况都应该定期测量记录。确保机械密封有充分冲洗的水流，

水冷轴承禁止使用过量水流。禁止无水运行以及在低流量的运行，而且在运行过程中要监护好，防止有泄漏，如果化工

药液自吸泵有问题要及时解决，尽量将损失降到低。化工药液自吸泵在运转前，应用0~500兆欧表检查电机相间及相对

地绝缘电阻低値应于2MΩ;电源装置应安全、可靠、正常。电源电压、频率应符合规定(电压为380V±5%频率50Hz±1%)

,且电压的瞬时超差不应超过10%。如果电源离水泵使用的距萬较远时，电缆的截面积应加粗，接头应尽可能少些，否

则会使电压下降太多，且应在电缆接头处作密封防水处理，以防漏电。在四芯电缆中，带有符号"┴"者为接地线(一般

为绿黃双色线或黑色线)为了保证安全使用， 必须牢固接地，并比其它线长出50mm;条件许可时，电器保护装置可包括

：接地保护器，地面漏电断流器等，但是，在任何情况下，都必须装有和电泵额定电流値相符的慢熔保险熔断丝。

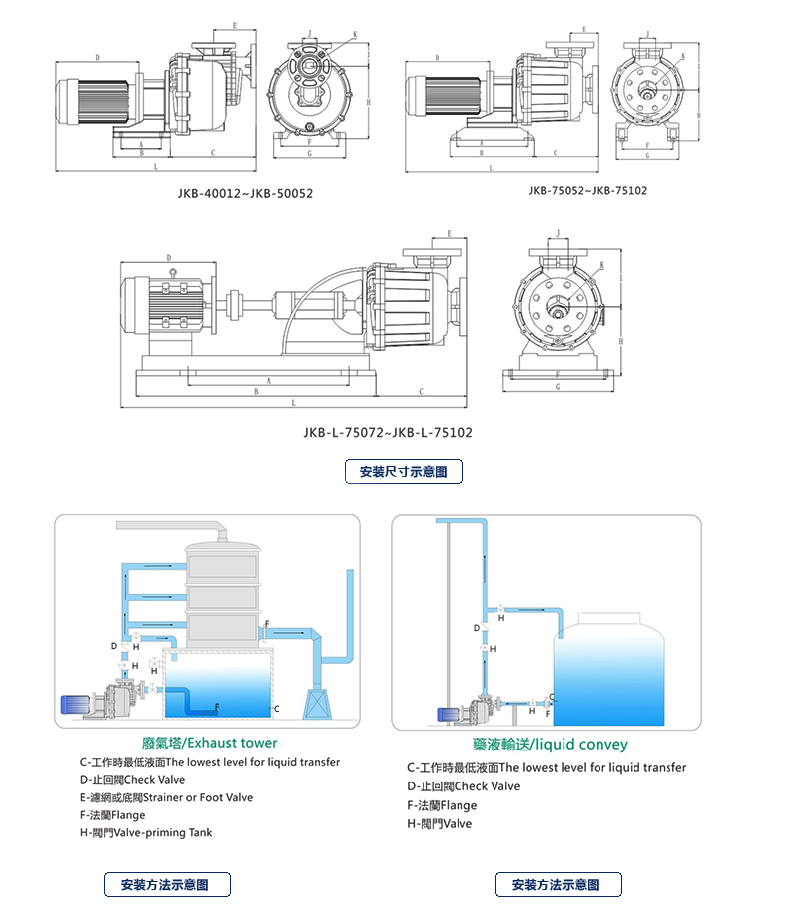

【化工药液自吸泵】安装示意图
